工作室 425 ワイドFMはこらじ改
前回作ったワイドFMはこらじを別のコンパクトな箱に入れてみました。オリジナルと比較すると、多少工数はかかっています。
設計
市販の紙箱に、少しの木材を使って組み込みます。

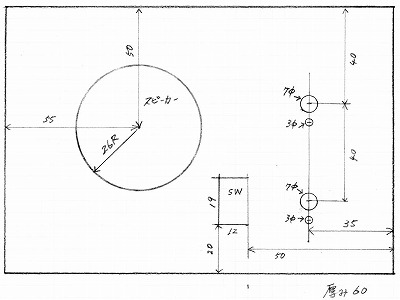

左の画像をクリックすると、別タブでPDFが開きます。A4用紙で1ページです。
制作

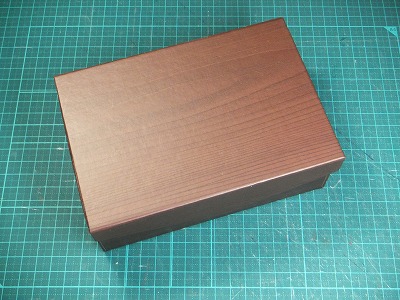

100円ショップのダイソーに寄ったら、こんな紙製の箱を見つけました。16cm X 11cm x 6cmで、蓋は磁石で固定されます。きれいな木目です。

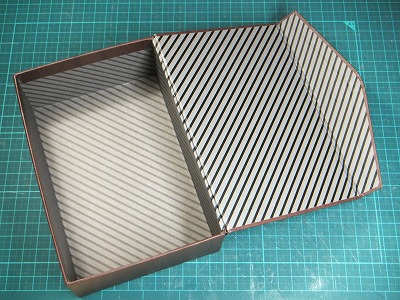

中身もきれいです。これを使います。

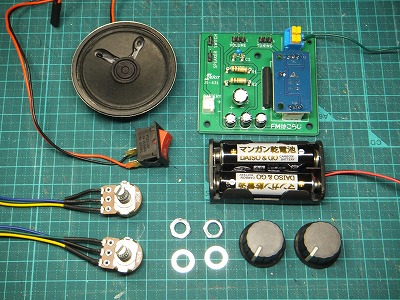

前回のオリジナルのものを分解して、パーツを取りだしました。

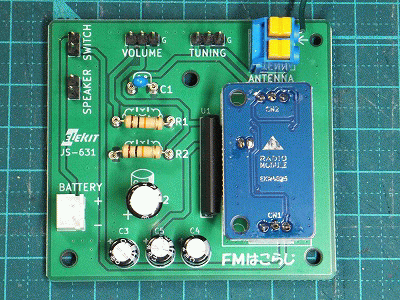

基盤をよく見ると、矢印のところに、直径3.0mmの穴が空いています。3.0mmというサイズは電子工作でよく使うビスのサイズです。
ちなみに、ダイソーで3.0mmのビスを探したら、3.1mmの物しか売っていませんでした。0.1mm違うと入りません。

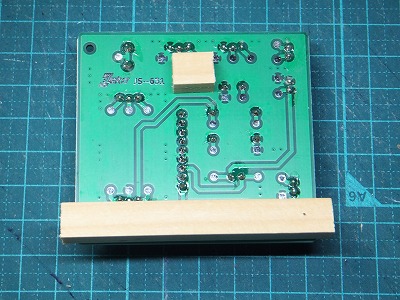

これを利用して基盤を固定します。裏側から見るとこうなります。

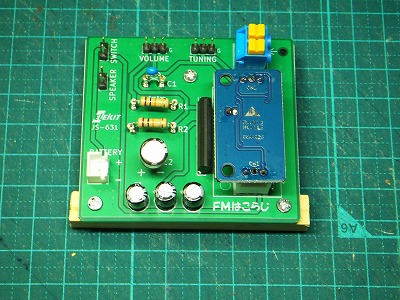

表から見ると、こうです。

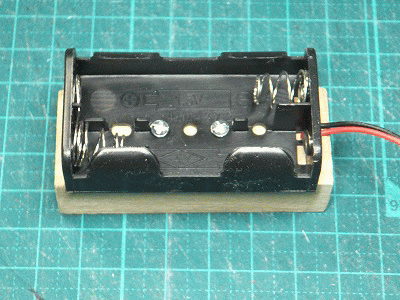

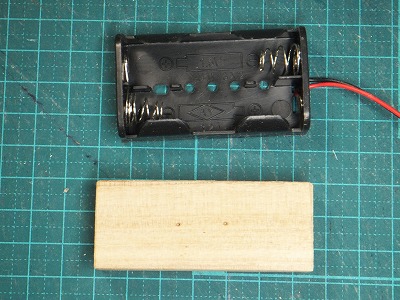

電池ボックスも木製の台座を使って取付けます。
ビスで二カ所を固定しました。

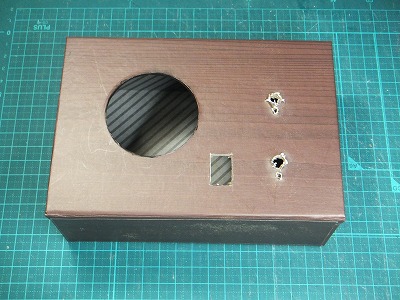

箱の表面に、スピーカーの穴、電源スイッチの穴、可変抵抗器の穴をそれぞれ空けました。
さらに、この部分にFMアンテナを引き出すための穴も空けました。

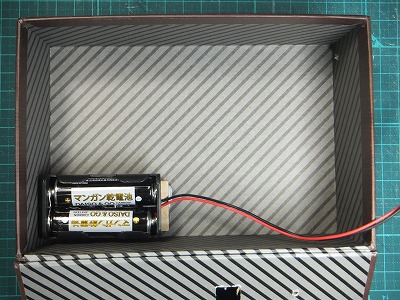

電池ボックスの台座を接着剤で貼り付けました。

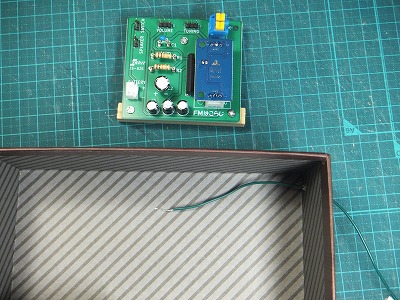

先に、アンテナ線を通しておいて、

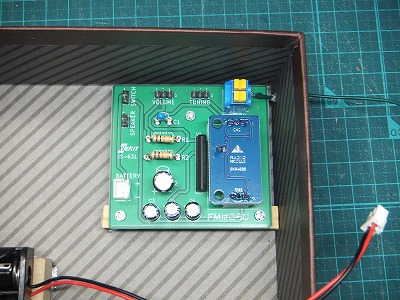

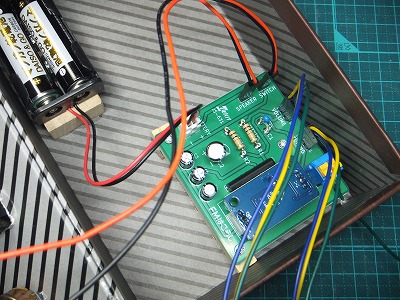

そのアンテナ線を基盤に取付け、台座の木材を接着剤で貼り付けました。

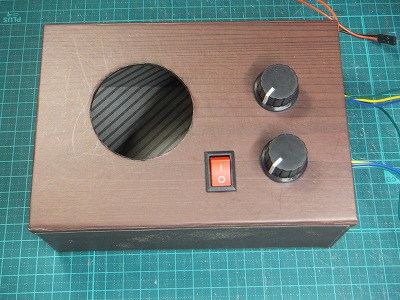

電源スイッチと二つの可変抵抗器を取付けました。
スピーカーは適当なサランネットを準備できなかったので、直出しで貼り付けました。

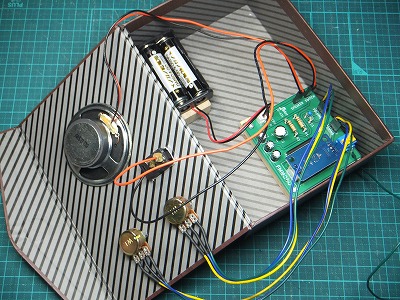

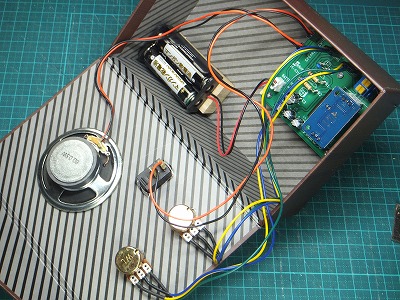

配線をします。なにしろ半田付けをせずに、ソケットにさしこむだけですから、ほんとうに簡単です。
極性などミスが無いように、再度確認します。

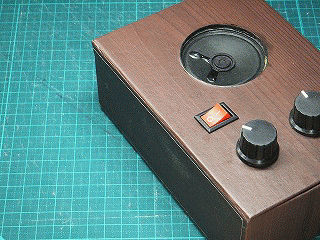

完成

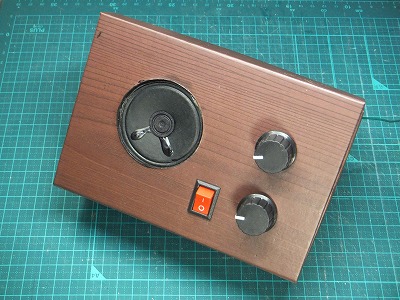

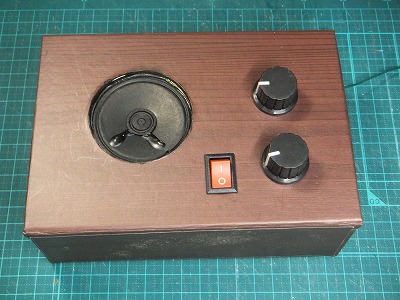

これで完成です。

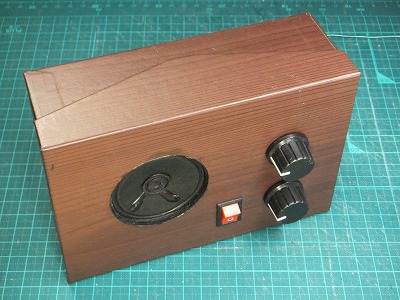

大抵はこのように縦置きにして使います。
チューニングするには、このように斜めにした方が使いやすいようです。
電池交換は、蓋を開けば簡単にできます。
ヒンジ部分も紙なので、耐久性はどれぐらいなのだろう？
壊れる前に、また作り直すことにします。
2025年12月21日 記
