工作室 426 リング・パズル
今年最初の工作は久々のパズルです。リングをはずすというよくあるパターンです。
どう見ても木製パズルとは思えないのですが、一部に木材を使っているので、分類上は木製パズルに入れておきます。実は3ミリ厚の檜合板を使う予定でしたが、材料が残っていなかった為、近所のダイソーで買ったプラ板で間に合わせたのでした。
設計

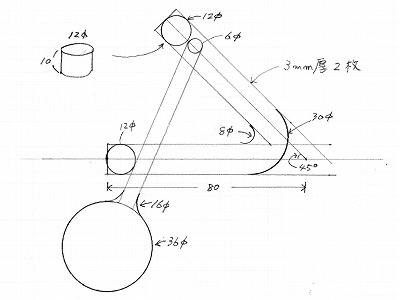

3ミリ厚のプラ版と12ミリの丸棒を使って設計しました。
左の画像をクリックすると、別タブでPDFが開きます。A4用紙で1ページです。
制作

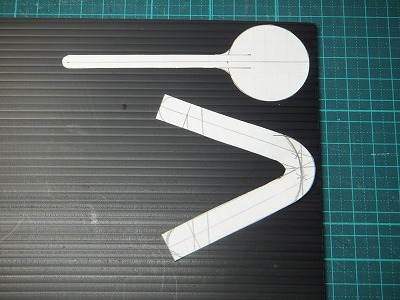

設計図から型紙を切り出して、両面テープで3ミリ厚のプラ版に固定します。このプラ版は田宮の工作用プラバンとはまったく違うもので、ダイソーの安物で、中身すかすかです。

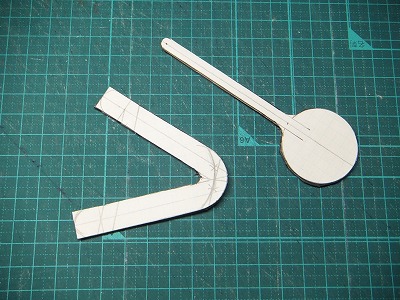

まずはV型と振り子を切り出しました。

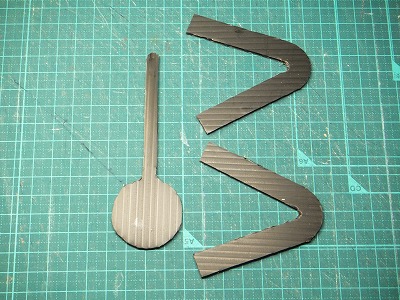

さらに、V型をもう一枚切り出しました。この段階ではまだV型の先端は丸くありません。これを後で12ミリの丸棒に合わせてカットする為です。

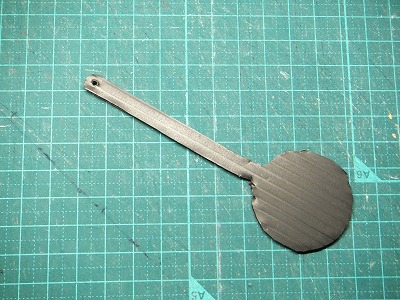

振り子には観点軸に穴を空けておきました。

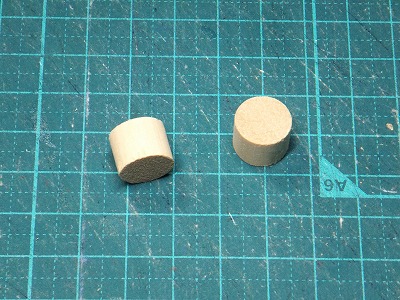

12ミリの丸棒を10mm厚に二個切り出しました。

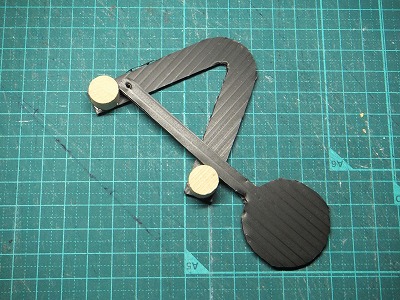

これをV型にのり付けします。さらに振り子の位置合わせをして、

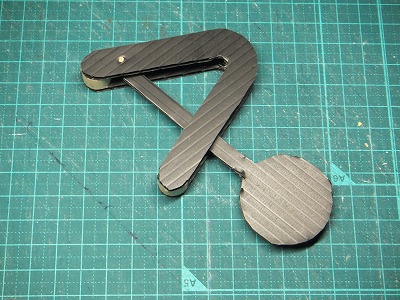

固定しました。
ここでV型の先端を丸めています。
ちなみに、振り子の回転軸として使用しているのは爪楊枝です。
完成

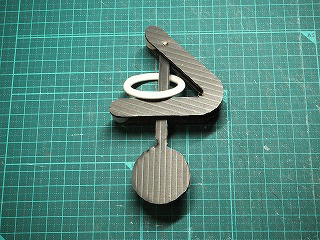

リングを取付けて完成です。

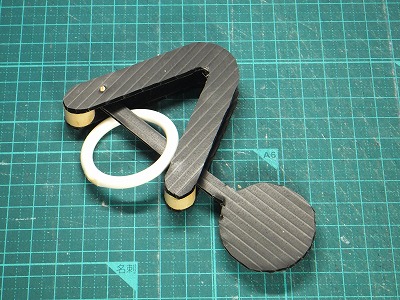

こんな風に簡単には外せません。
ちょっとひと工夫すると簡単にはずれます。
2026年1月11日 記
